英國Specac是國際著名 紅外光譜（FTIR）附件公司，SPECAC紅外配件以其質量穩定、加工水平高、使用方便而著稱，在紅外光譜（FTIR）界享有盛譽。SPECAC紅外配件包括紅外光譜常用的附件，有模具、窗片、液體池、氣體池、高溫/高壓透射池、變溫透射池、偏振片、水中油測試的石英池、Golden Gate單反ATR(衰減全反射)、超臨界流體Golden Gate、Golden Gate反應池。其中液體池、高溫/高壓透射池、Golden Gate單反ATR、超臨界流體Golden Gate在紅外行業中享有盛譽，是科學研究的強有力手段。
視頻材料：15噸油壓機的操作【油壓機操作，19MB】；視頻材料：Golden Gate ATR操作演示【Golden Gate ATR操作演示，23MB】；視頻材料：Quest單反ATR的使用_Bruker儀器【Quest ATR在Bruker儀器中的操作演示，20MB】；視頻材料：Quest單反ATR的使用_Shimadzu儀器【Quest ATR在Shimadzu儀器中的操作演示，20MB】；視頻材料：Quest單反ATR的使用_Thermo儀器【Quest ATR在Thermo儀器中的操作演示，20MB】；視頻材料：Pearl定量液體池的介紹【Pearl定量分析液體池的介紹，23MB】
液體池、變溫池、高溫高壓池
光譜電化學透射池
氣體池
ATR附件
漫反射附件以及原位反應池
鏡反射附件
偏振片
自支撐金屬絲格柵偏振片
制樣工具
在線實時監測液體流動池
1. 固定光程液體池，
光程由25um至1.00mm，相應的窗片有：KBr、NaCl、CaF2、BaF2、ZnSe、KRS-5、CsI、CsBr等，見左圖。
2. 可拆卸液體池，用戶可以根據樣品的相知決定采用的光程，本公司可為用戶提供聚四氟乙烯墊片、鉛墊片以及Mylar墊片，光程由6um至1mm?？刹鹦兑后w池為用戶提供了非常廣泛的選擇空間，見左圖。
有關Omni液體池的選擇，請點擊Omni液體池的選擇
3.
可變光程的液體池，可變光程液體池系列可以使得液體可以在一個液體池里用不同的光程測試，光程的調節從40µm至6mm，步長為5µm。千分尺和刻度在可變光程液體池的池體上，便于光程的設置和讀數。
可變光程液體池的特點：
√ 光程連續可調；
√ 標準的3”×2”插板；
√ 窗片不旋轉；
√ 光程從40µm—6000µm；
√ 光程步長5µm；
√ 液體池最大容量為6ml。
有關可變光程液體池的詳細信息，請點擊可變光程液體池
4. 高壓液體池用于液體樣品譜分析的高壓液體池，可以在壓力【2000psi，140大氣壓；或5000psi，350大氣壓】，溫度【亞室溫，-15°C~180°C】條件下使用。
高壓液體池是采用EN58不銹鋼制成，耐腐蝕和不易變形，窗片可以選擇ZnSe、藍寶石、以及光譜純B級石英，也可以選擇硅片以及CaF2。這些窗片是用氟橡膠O型圈封閉在高壓池中，光程有0.5、1.0、2.0、5.0或者10mm，兩頭用1/16“的管子作為液體樣品的輸入輸出。
Specac高壓液體池如果配置3”×2”插板，可以直接在紅外光譜中使用。如果需要在變溫狀態下使用，則可以與Specac變溫池支架(GS21525)，電加熱夾套(GS20730)，或者水循環加熱夾套(GS20710)聯合使用實現變溫測試。
5. 金剛石微量透射池，金剛石高壓池（見右圖）是一款透射池，用于分析微量固體樣品、糊狀樣品或粘稠樣品，將樣品固定在兩塊金剛石窗片之間。DC2非常小，以致可以用在紅外顯微鏡臺上。當用于普通紅外樣品倉中，DC2必須放置在帶聚光裝置的底座上－－微聚焦光束聚光器（見右下圖）， 紅外光必須首先用ZnSe或KRS-5透鏡聚光。
有關金剛石微量透射池的詳細信息，請點擊金剛石微量透射池

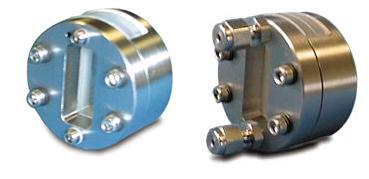

6. 變溫固定光程和變溫可拆卸液體池,
如果液體需要加熱或采用流動模式，那么我們有多種液體池可供選擇?？杉訜嵋后w池可以與變溫池P/N21525或電加熱夾套P/N20730連用。有不同的窗片材料和不同光程的墊片可供選擇。固定光程的液體池用鉛墊片，以及鉛墊圈，所有的各個部分密封在一起?？刹鹦兑后w池，則使用PTFE墊片以及PTFE墊圈，窗片以及不同光程的墊片可以更換。固定光程或可拆卸液體池，液體在液體池內是靜止的，樣品的注入是通過不銹鋼注入口加入的。流動池，P/N20570或P/N20580系列，池子的前面板上有一個Swaglok卡套接口。
7. 變溫透射池支架：程序升溫，-190至250℃, 可以做固體、液體的透射變溫研究， 透射池可以直接放置在紅外光譜儀的樣品倉內。適合于反應動力學、催化劑、聚合過程、氧化反應、材料的相態結構研究等。
點擊變溫透射池支架獲取更詳細的資料。
8. 透射池電加熱夾套/水加熱夾套
電加熱夾套【右圖】的特點有：
♥ 程序升溫，室溫至250°C;
♥ 直接放置在樣品倉內的樣品架上，操作簡單；
♥ 靜態或流動態采樣；
♥ 30V低壓加熱，符合CE安全規范；
♥ 水冷卻保護系統；
♥ 標準3“×2"插板，可以用于各種不同的紅外光譜儀中。
有關電加熱夾套的詳細信息，請點擊：紅外加熱夾套
水加熱夾套【左圖】的特點有：
• 控制溫度最高可達90°C;
• 靜態或流動模式；
• 3˜×2˜標準插板,可以用于各種不同紅外光譜儀。
有關水加熱夾套的詳細信息，請點擊：紅外加熱夾套
9. 高溫/高壓透射池：該附件最高溫度可達800℃,最高壓力可達1000psi（相當于70atm），適合于催化劑研究、氧化研究、燃燒研究、固體燃料研究等。在真空條件下，約10-4bar（10-1torr）時，可以達到最高溫度。在高壓即1000psi（70個大氣壓）下，這個附件的最高溫度可達550~600℃。

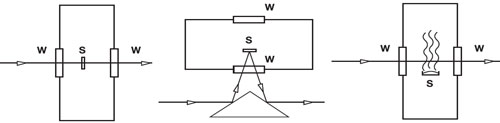

高溫高壓池，P/N5850，有兩種模式，可以做透射譜或樣品分解：
采用透射模式，將樣品壓成13mm的小片，放入相應的加熱柱上。光束穿過在樣品腔內被氣氛包圍的樣品。
采用分解模式，將13mm樣品小片或樣品粉末、流體或橡膠物質放在一個獨立的盤中，這個樣品盤放在樣品加熱柱上。由于加熱或減壓，蒸汽從分解盤上升起，光束穿過氣體獲得紅外光譜。
高溫高壓池，P/N5855，可以做反射譜：
樣品必須是直徑為13mm的樣品片，在這種情況下，光束必須從高溫高壓池的底部的窗口進入高溫高壓池，然后光束在樣品表面反射后又從原窗口出來。
高溫高壓池的特點：
√ 固體樣品的透射、固體樣品的分解或者固體樣品的鏡反射；
√ 不同分析模式之間可以互相轉換，簡單方便；
√ 最高溫度可達 800°C，壓力從真空到1000psi【70大氣壓】；
√ 結構堅固耐用；
√ 經過安全論證的電子器件和安全爆破片。
點擊高溫/高壓透射池查閱更詳細的資料。
相應的產品配件號以及描述，請點擊Specac產品列表。

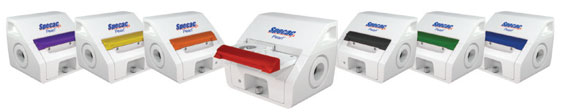

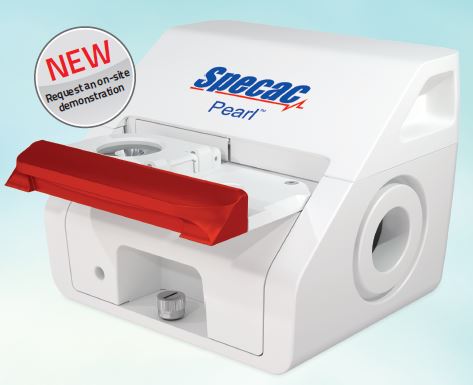

10. Pearl™專用液體定量分析池: Pearl是Specac最近開發的，專用液體定量分析是一款操作簡單、性能卓越的液體池，具有如下特點：
§ 光程固定，測試數據的重復性好；
§ 操作簡單，清洗方便；
§ 窗片可以選擇ZnSe或者CaF2;
§ 適合于中紅外和近紅外；
§ 光程可選，有50/100/200/500/1000um;
§ 液體池可選平行窗片或者楔形窗片。楔形窗片可以有效消除衍射波紋，提高定量分析的精度；
§ 更換不同材質的窗片或者更換不同光程的液體池，僅需幾秒鐘；
§ 粘稠液體裝樣也很簡單，方便。
Peral專用液體定量分析池對于經常性的生產控制測試極其方便，重點應用有：
√ 正在使用的油的分析，分析其氧化規律；
√ 定量和定性分析；
√ 高粘度樣品如潤滑油的分析；
√ 摻假食用油的分析。
有關Pearl定量液體池的詳細信息，請點擊"Pearl定量液體池介紹.“
應用報告：請點擊"潤滑油的分析——Pearl和Quest分析比較"
應用報告：請點擊"傳統Omni液體池與Pearl定量液體池的比較"
應用報告：請點擊"電動機潤滑油和液壓油——新鮮和用過的油比較"
Specac光譜電化學透射池是一款可拆卸液體池，適合于紫外/可見光/近紅外/紅外不同波段， 包含光學透明的薄層電極(OTTLE)結構，進行電化學的測試。這個透射池是由兩塊CaF2窗片組成，光程為100或200µm，金網格工作電極以及輔助電極、以及一個銀參比電極，光刻與樣品接觸的窗片上，標準格柵的間隔是5.5根格柵/mm，密封用的Kalrez? 氟橡膠對大部分有機溶劑有良好的化學相容性、可拆卸結構又便于清洗；透射池是氣密的、樣品容積比較小(大概0.3~0.6ml)，可以用于真空環境。
Specac的光譜電化學透射池是模塊化設計，可以適用于各種Specac樣品架。特別是，光譜電化學透射池可以與室溫樣品支架(GS20740)、變溫池支架(GS21525)、水加熱夾套(GS20710)以及電加熱夾套(GS20730)等配套使用，在選擇合適的樣品支架后，光譜電化學可以在-50°C至90°C之間的溫度范圍內測試。
光譜電化學透射池將電化學技術和光譜結合起來，這個透射池一邊在樣品上施加電場，而同時記錄譜圖，尤其可以在氧化還原偶聯反應進行電子生成中間體或產物的原位光譜分析。
在線紅外電化學反應池的特點：
√ 可拆卸，便于清洗；
√ 模塊設計，可與變溫池配套使用，進行變溫測試，變溫范圍: -50~70℃
√ 金工作電極和輔助電極直接刻在窗片上；
√ 氟橡膠密封圈，適合多種試劑；
√ CaF2窗片，適合于紫外和紅外波段的使用；
√ 光程可選，100um(0.1mm)或200um(0.2mm)。
點擊紅外在線電化學反應池了解更多的信息。
氣體池：

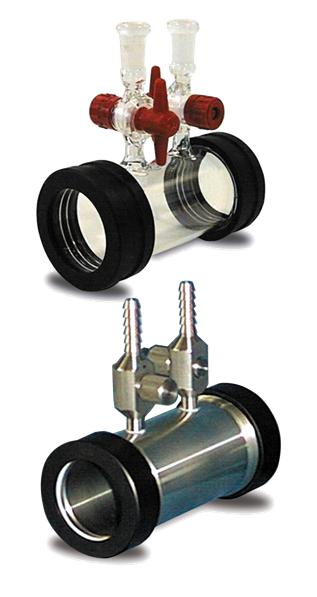

1. 10cm的氣體池，Storm™ 10 系列氣體池是測定濃度較高的氣體、氣體混合物和蒸汽（濃度>1%的水平）的理想選擇。用專用氣體池架，Storm系列氣體池可以用于目前所有的FTIR光譜儀。
10cm固定光程氣體池采用了可拆卸設計，易于清洗和維護。Storm系列氣體池的池體有Pyrex玻璃或不銹鋼，用戶也可以選擇不同的窗片材料。
氣體的分析可以采用靜態或流動的模式測量，旋塞閥則用于抽氣、氣體的引入和釋放。
氣體池兩端的窗片材料可以選擇：NaCl、KBr、CaF2、BaF2、ZnSe。

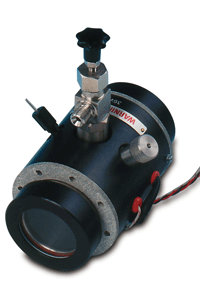

2. 10cm可加熱氣體池，Storm™ 10H可加熱氣體池是一款固定光程的氣體池，用于測量在最高溫度為250℃不同溫度下的氣體或蒸汽（濃度>1%水平）的紅外光譜。
固體和液體的分解也可以用這種氣體池研究，氣體池可以在靜態或流動模式下運行。
氣體池包括一個不銹鋼池體，池體上有隔膜樣品注入口、熱電偶口以及真空閥。窗片的固定則采用螺紋后蓋以及抗化學腐蝕的密封材料。氣體池可以拆卸，便于清洗和窗片的更換。低壓加熱器以及高精度的溫控儀可以對樣品進行安全和準確的加熱控溫。
各種類型的窗片可以用于該氣體池，滿足原位分析的要求。
有關短光程氣體池的選擇、應用等詳細資料，請點擊Short Pathlength Gas Cell
3.

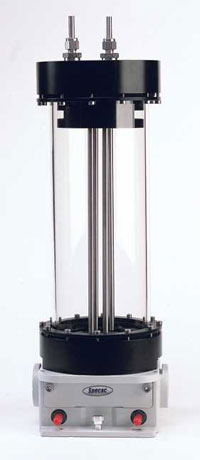

Tornado氣體池，Tornado™ 系列氣體池是長光程氣體池，Tornado氣體池用于測定在室溫下和幾個大氣壓下氣體和蒸汽的紅外光譜。基于White池反射鏡多次反射原理，Tornado™ 有下列三個型號：
Tornado™ T5: 光程從1m 至 8m，光程步長1m
Tornado™ T10: 光程從 2.1m 至 10.6m，光程步長1.06m
Tornado™T20: 光程從 2m 至 20m，光程步長 2m
光程從1m至20m，氣體池可以抽真空、也可以向氣體池充氣 ，可以滿足不同用戶不同的需求。窗片可以選擇KBr、CaF2、ZnSe、石英等。
有關Tornado氣體池的性能、窗片的選擇、氣體池的配置等信息，請點擊Tornado? Series - Long Pathlength Gas Cells

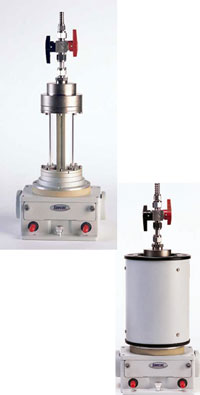

4. Cyclon氣體池，Cyclone™ 系列固定光程或可變光程氣體池適合于測定各種氣體或蒸汽的紅外光譜。Cyclone氣體池可以與溫控儀、氣體池加熱夾套配套使用，可以得到最高溫度為200°C的不同溫度下的紅外光譜（見左下角）。
Cyclone™ 氣體池有下面三個型號：
Cyclone™ C2 – 光程 0.5m 至 2.5m
Cyclone™ C5 – 光程 1m 至 8m
Cyclone™ C10 – 光程 2.1m 至 10.6m
玻璃氣體池，可以在室溫和從真空至15psi（1個大氣壓）的壓力條件下操作。
鍍鎳的鋁合金池體則可以耐壓到125psi（8.5個大氣壓）。
Cyclone™ 系列氣體池配備Specac的Benchmark底板，可以用于目前所有的紅外光譜儀。
在這里特別向用戶推薦2m的氣體池，氣體池體積小，僅190ml，但是光程長，非常適合于催化劑催化機理的研究。
氣體池類型
氣體池基準長度
氣體池的體積
氣體池的光程范圍
2m
12.5cm
190ml
0.5至2.5m（0.5m變化單位）
5m
25.0cm
1330ml
1至8m（1m變化單位）
10m
26.4cm
2600ml
2.1至10.6m（1.056m變化單位）
20m
50.0cm
4700ml
2.0至20.0m（2m變化單位）
有關Cyclone氣體池的特點、選擇，請參閱:Cyclone? Series - Heatable Long Pathlength Gas Cells
相應的產品配件號以及描述，請點擊產品列表
1. Golden Gate ATR系列

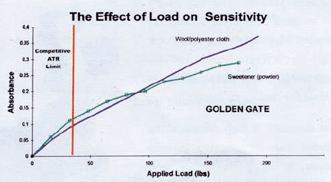

Golden Gate ATR具有杰出的靈敏度，這是因?yàn)椴捎糜捕葮O高、非常耐腐蝕的金剛石，可與樣品緊密接觸，適合于各種樣品（液體、固體、粉末、糊狀物質）的分析?？焖冁i住和釋放的橋式結構，換樣非常方便，而且特有的扭矩工具，使得測試結構具有非常好的重復性。
我們知道，普通的ATR附件雖然不需制樣，但是由于樣品與晶體的接觸不緊密導致靈敏度低、重復性差。Golden Gate ATR解決了ATR靈敏度低、重復性差的問題。下圖是Golden Gate ATR的靈敏度與樣品的壓力的相關關系，壓力越大、譜圖的吸收也越強、靈敏度也越高。
點擊 Golden Gate ATR 獲得更詳細的資料。
Golden Gate ATR系列應用：
√ 固體、液體、膏狀樣品、粉末、片狀樣品；
√ 微量樣品，如纖維、涂料碎片；
√ 藥物制劑樣品；
√ 塑料和橡膠樣品；
√ 刑偵樣品；
√ 巖石和地球化學樣品；
√ 導線的護套樣品。
有關Golden Gate ATR在發動機油方面的研究，請點擊Analysis of Automotive Fluids
有關Golden Gate ATR在發動機油聚合物方面的應用，請點擊Analysis of Automotive Fluids
有關Golden Gate ATR在毒品方面的應用，請點擊Analysis of Drugs of Abuse
有關Golden Gate ATR在固體粉末方面的定量分析，請點擊Quantitative Analysis of Powdered Solids
有關Golden Gate ATR在動物皮毛方面的應用，請點擊Poisonous Rat Hairs Studied by ATR
有關Golden Gate ATR在真絲蛋白質研究方面的應用，請點擊Quantitative Analysis of Silk Fiber Proteins
特殊ATR頂板
①.

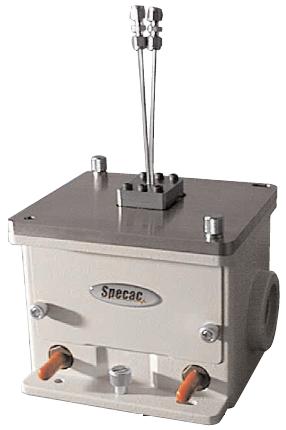

Golden Gate超臨界流體分析池（左圖）：是一款超臨界流體研究的理想的FTIR附件，該附件最高壓力可達6000psi（相當于410atm），最高溫度可達300℃,
流體池體積很小，僅為28ul。FTIR譜圖是通過單反射ATR得到，信噪比高。
有關超臨界流體的Golden Gate流動池，請點擊：超臨界Golden Gate流動池

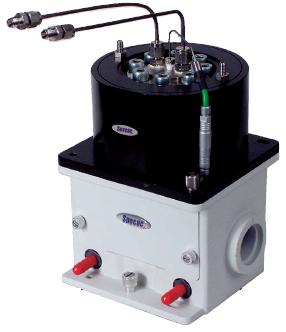

②. Golden Gate反應池（右圖）：是一款在極限條件下進行反應動力學研究的FTIR附件，該附件最高壓力可達3000psi（相當于205atm），最高溫度可達200°C, 反應池的體積為22ml,有攪拌功能。
有關Golden Gate反應池的更詳細資料，請點擊：Golden Gate反應池。
③. 高溫ATR
高溫頂板，溫度范圍：室溫～300°C?！咀髨D】
有關高溫Golden Gate ATR更詳細資料，請點擊：高溫Golden Gate ATR
④. 低溫ATR
溫度范圍：室溫至液氮溫度，固體或液體?！居覉D】
有關低溫Golden Gate ATR詳細資料，請點擊：低溫Golden Gate ATR
相應的產品配件號以及描述，請點擊產品列表。

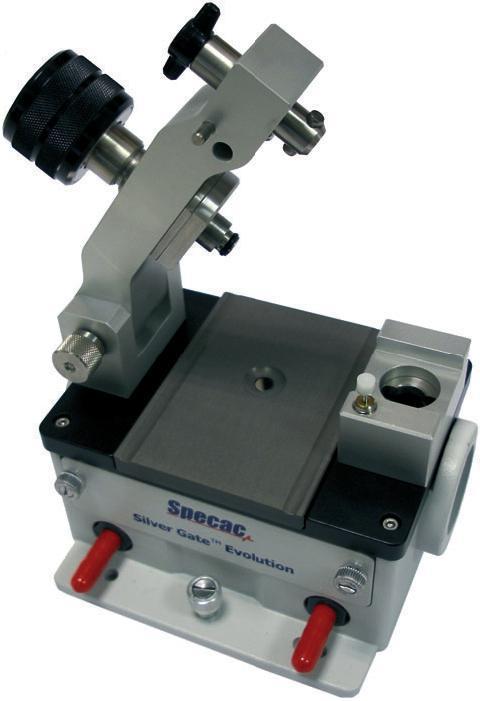

2. Silver Gate 單反ATR系列
Silver Gate單反ATR是一款測試速度非?？斓腇TIR附件，適合于分析固體、液體以及糊狀物質，制樣簡單或者說不需制樣。Silver Gate單發ATR的標準配置是一盒可以互換的頂板，頂板可以選擇不同的晶體。Silver Gate ATR的配置非常靈活，可以選擇ZnSe晶體、Ge晶體；有平板ATR晶體、也可以選擇凹陷ATR晶體；還可以選擇固定橋，也可以選擇沒有固定橋的ATR。
通過Silver Gate 單反ATR獲得的譜圖的質量非常好，幾乎可以與透射譜相媲美，是一款性價比非常高的設備。下圖是聚合物粒子通過Silver Gate單反ATR獲得的紅外譜圖（ZnSe晶體）。
點擊Silver Gate ATR獲得更詳細的資料。
Silver Gate 單反ATR可以與不同廠家的紅外光譜儀配套。
相應的產品配件號以及描述，請點擊產品列表。

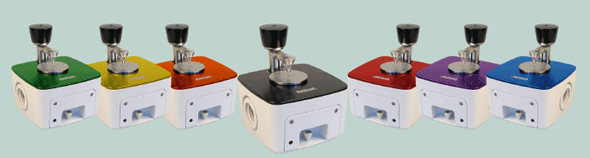

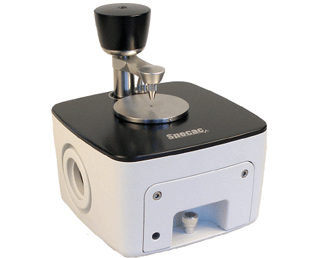

3. Quest 單反ATR————性能與價值的體驗之旅
Quest ATR 紅外附件是一款Specac最新設計的單反射ATR附件，適合于實驗室紅外光譜儀的中紅外、遠紅外波段的樣品分析。杰出的光路設計和耐久的單片剛石，可以獲得質量優異的紅外譜圖。
Quest杰出的光路設計得益于所有的鍍金反射鏡，以及Specac的Synopti-Focal Array高精度半球面鏡子加工技術，這些特征可以使得Quest ATR附件有極高的光通量、波段可以擴展到中紅外和遠紅外。
對于Quest ATR來說，有四個可以更換的ATR晶體:
√ 高光通量的金剛石晶體
√ 擴展到遠紅外的金剛石晶體
√ 適合于一般油劑化合物的硒化鋅ZnSe晶體
√ 適合于高吸收的鍺Ge晶體
每一個ATR晶體固定在不銹鋼的支架上，帶有磁性，更換過程很簡單，不需進行準直，可直接使用。
有關Quest ATR的詳細資料，請點擊Quest ATR附件1 Quest ATR附件2獲得更詳細的資料。
有關Quest ATR在茶堿和布洛芬方面的應用，請點擊Analysis of Theophylline & Lbuprofen Pharmaceutical Samples
有關Quest ATR在易揮發溶液和溶劑方面的應用，請點擊Measurement of Voltic Solutions and Solvents
有關Quest ATR在腐蝕性液體方面的應用，請點擊Aggressive Aqueous Solutions Study
有關Quest ATR在剛性樣品和不規則固體樣品方面的應用，請點擊Measurement of ATR Spectra of Hard and Irregular Shaped Solid Sample
有關Quest ATR在2組分環氧膠的固化過程的研究，請點擊Measuremnt of 2 part Epoxy Glue Curing
漫反射附件和原位反應池
1. Minidiff Plus 漫反射附件：適合于常規的漫反射，不規則表面樣品的分析（如粉末、織物等），將樣品放在直徑為5mm的樣品杯中，將樣品杯通過一個移動臂將樣品推進分析區域。在移動臂上，一次可以放置多達3個樣品。
另外一種采樣技術是采樣摩擦墊。一個“diabraze”摩擦墊，直徑為9mm，粘附在支撐柱上，作空白參比。然后樣品在這個摩擦墊上摩擦，再把這個墊子推進分析區域。
有關Mini漫反射的詳細資料，請點擊Mini漫反射附件
2. Selector漫反射附件：Selector漫反射附件采用優化的偏軸光路，可以選擇性地收集漫反射信號，而且漫反射信號最大化，而鏡反射信號最小化。為了便于樣品研究，提供各種不同的樣品杯，包括一個直徑為11mm的樣品杯、一個直徑為4mm的微量樣品杯以及一個斜杯。如果需要，可以使用斜杯來收集所有的信號（包括漫反射和鏡反射信號）。另外，還有直徑為12mm的摩擦墊，樣品與摩擦墊摩擦，樣品就分散在摩擦墊上，然后將摩擦墊放在樣品架上，并放在Selector漫反射附件采樣區域。

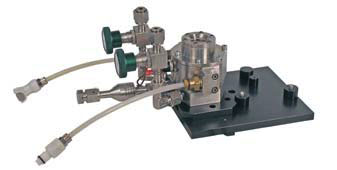

3.與Selector配套的漫反射原位反應池: 原位反應池Environmental Chamber是專門與Selector漫反射配套的光學系統。擴展了Selector的采樣能力，該腔的最高溫度500℃，壓力在真空至500psi(35atm)之間。將固體或粉末樣品放在樣品杯中，
然后將樣品杯放在氣氛控制的腔中。腔的標配窗片是ZnSe，可以選擇其他窗片。腔的主體材料是316不銹鋼，耐化學腐蝕和耐久性，腔的容積為38ml。
該腔的安全措施還包括低壓加熱器，由專用的溫控儀控制；還有自動關閉功能，有一個溫度傳感器來檢測過熱狀況。水循環冷卻夾套確保在高溫時腔外殼處于常溫，另外當腔內壓力超過安全極限時，安全‘爆破隔膜’會激活而爆破。
有關漫反射支架和高溫高壓漫反射池的詳細信息，請點擊漫反射支架和高溫高壓漫反射池
有關漫反射支架的應用實例，請點擊漫反射技術分析石棉
單層掠角鏡反射附件：單層/掠角鏡反射附件是一款兩用的采樣附件：在空氣/液體界面的單層薄膜紅外光譜研究；薄膜在固體反射表面的掠角反射。
該附件可以很容易地從一種模式轉換成另一種模式，只需更換樣品架即可。
紅外光束通過安裝在可移動的蝴蝶臂上的兩個鏡子投射到樣品區域，一個鏡子是固定的，轉動蝴蝶臂即轉動鏡子，第二個鏡子是可以調整的，傾斜和旋轉，有一定的曲率半徑，將光束在樣品區域聚焦。
有一個類似的”蝴蝶”臂/鏡子來采集鏡反射光，并將光投射到檢測器上。
掠角角度范圍可調，8º至85º，沒有像大多數光譜儀一樣的雜散光。
提供的孔徑光圈來重新修正光束形狀，確保在樣品位置是掠角或近似掠角，提高該附件的性能。
由PTFE特制的液體樣品槽，用于放置干興趣的液體樣品。
對于固體表面的采樣分析，可以采用另一個方法：平板樣品臺，將該樣品臺放在單層/掠角反射附件的液體槽中。

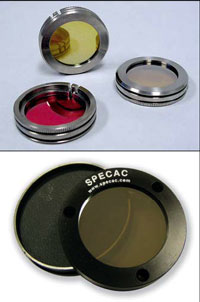

各種偏振片：不同波段(中紅外、遠紅外、近紅外)的偏振片均有。
偏振片的應用：
1. 晶體或聚合物薄膜的分子取向研究；
2. 半導體研究；
3. LB膜（Langmuir-Blodgett）的研究。
Specac可以為用戶提供的偏振片有：
標準偏振片：4000線/mm，確保了短波的性能，保證了精確應用。
高消光比偏振片(HER)：4000線/mm，經過特殊涂層，確保更高消光比，而仍然保持優異的透光性能。
成像質量的高消光比的偏振片(IQ-HER)：4000線/mm，特殊涂層確保高消光比，而不影響透光率?？狗瓷渫繉雍透咧笜?biāo)的光學平面度以及平行度使得這些偏振片非常適合于成像應用。
Specac偏振片的特點：
√ 偏振片的波段范圍：近紅外（NIR）～遠紅外（FIR）；
√ 在基材上每毫米多達4000根格柵；
√ 可以提供多種直徑的偏振片；
√ 標準的偏振片架，可旋轉，0~180°旋轉。
√ 透光率高，消光系數高。

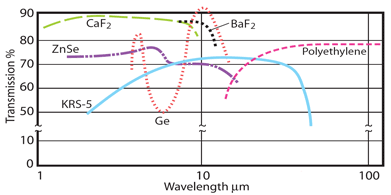

不同的基材：
√ KRS5(中紅外、遠紅外，波長2~35um）。
√ 聚乙烯（遠紅外，波長20~1000um）。
√ 聚酯（遠紅外，波長50~1000um）。
√ 鍺（中紅外，波長8~14um）。
√ CaF2(中紅外、近紅外，波長1~9um）。
√ BaF2(中紅外、近紅外，波長1~12um）。
√ ZnSe（中紅外，波長2~14um）。
有關偏振片的選擇，請點擊Specac偏振片的選擇。
25mm偏振片資料，請點擊Specac 25mm偏振片
常用偏振片，請點擊Specac 常用偏振片
高消光比偏振片資料，請點擊Specac 高消光比偏振片
成像用偏振片，請點擊Specac 成像用偏振片
光電物理用偏振片，請點擊光電物理用偏振片
制樣工具：

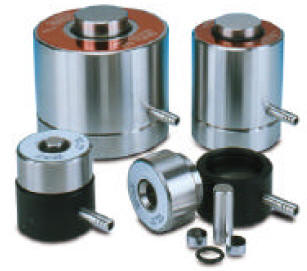

1. 模具，模具的直徑有3mm、5mm、13mm、16mm、20mm、25mm、32mm、45mm，不僅可以用于FTIR，還可以用于XRF和XRD；
2. 手動油壓機，15噸和25噸手動油壓機可以讓用戶快速、方便、價格相對便宜的方法來壓制樣品。
原則上壓機需要與可抽氣的模具一起使用 —— 最常見的是13mm可抽氣的模具用于制備13mm的溴化鉀（KBr）片，測定固體紅外光譜。
13mm的模具的最大載荷是10噸，因此采用15噸的油壓機足夠了。更大的模具，大至直徑為40mm的模具，可以承受更大的載荷，因此25噸的油壓機更合適。
模具/樣品被安全地放在油壓機的壓制區域(模具/樣品處于油壓機的中心，并有安全擋板的保護)。處于壓力表下面的壓力安全閥可以設置超過設定的壓力時“泄壓”，因此油壓機上可以設置油壓機最大載荷。
15噸油壓機用戶可以選擇更低壓力的壓力表，0至1噸 (P/N 15051)、 0 至 2 噸(P/N 15052)、以及0 至 5 噸壓力表。
3. Atlas™ 電動壓機–8和25噸載荷，Atlas電動壓機 (T8 或 T25)，只需按一下按鈕，壓機即自動加載。
壓機的載荷要預先設置，按一下啟動按鈕。
然后再按一下釋放按鈕泄壓。
該壓機非常有用，尤其在每天需要制備大量的樣品片時，顯得更加重要了。當前安全擋板開啟時，前安全擋板起到了“功率自動關閉”。只有當前安全擋板關閉時，壓機才能施加載荷。
4. Atlas™ 自動壓機 – 8 和 25 噸載荷
, Atlas自動壓機 (T8 或 T25) 比Atlas電動壓機提供更多的功能。壓機的載荷要預先設置，按一下啟動按鈕。然后再按一下釋放按鈕泄壓。
Atlas自動壓機有一個附加功能，那就是壓制程序可以預先編制，整個過程可以自動完成。編制的樣品載荷、載荷的保持時間以及載荷的釋放速率都可以設計在程序中，并自動操作。
5. 薄膜制樣機：該附件最高溫度可達300°C，薄膜的厚度分別為：15um、25um、50um、100um、250um、500um，樣品的直徑為29mm。適合于聚合物材料以及其他薄膜材料的研究。
有關300°C薄膜制樣機的詳細資料，請點擊300°C薄膜制樣機相關資料
與薄膜制樣機配套的手動油壓機的資料，請參閱與薄膜制樣機配套的手動油壓機資料

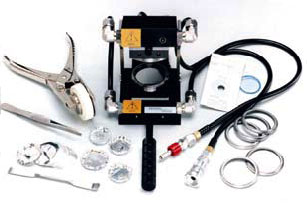

6. 高溫薄膜制樣機：該附件最高溫度可達400℃,薄膜的厚度分別為：15um、25um、50um、100um、250um、500um，樣品的直徑為29mm，適合于特殊耐高溫聚合物材料的研究。
400°C薄膜制樣的資料，請點擊400°C薄膜制樣資料。
有關油壓機、模具、薄膜制樣機的選擇請參閱油壓機以及相應的附件的選擇。
有關油壓機在印刷、油墨長時間保存方面的研究，請點擊：Simulated Long Term Storage Condition Block Test Part 1以及Simulated Long Trem Storage Condition Block Test Part 2
有關MINI薄膜制樣機在聚合物制樣方面的應用，請點擊Thin Film Production of Polymer Materials
有關MINI薄膜制樣機薄膜厚度是如何影響譜圖質量的，請點擊Comparison of Thin Films from Polymer Materials
有關藥物制劑用2噸的MINI油壓機制成7mm片，請點擊Pharmaceutical Formulations as 7mm KBr Pellets
7mm片和13mm片的比較，請點擊Comparison on 7mm and 13mm KBr Pellets
7. 光譜純的溴化鉀（KBr）粉： 溴化鉀（KBr）是紅外（FTIR）樣品的載體。如果溴化鉀（KBr）中含有微量雜質，這些雜質會干擾樣品的FTIR譜圖，因此在作紅外光譜時必需保證溴化鉀（KBr）的純度 。
8. 水中油含量測定的石英池：符合美國環保局EPA的要求，提供的石英池的光程分別為：10mm、50mm、100mm，透射范圍2700-40,000cm-1, 直接插在樣品架上。 可用于環境檢測，符合國家標準GB/T-16488-1996的要求。
9. Specamill™球磨機:Specamill™ 是一款小型球磨機，用于制備混合均勻的粉末樣品，便于獲得KBr片以及漫反射需要的混合物。使用樣品杯內的
三個球的快速振動來研磨混勻樣品。樣品杯的容積為3ml，為了達到最佳的研磨效果，建議樣品的裝樣量1ml(不包括三個研磨球)。Specamill球磨機有兩套研磨腔和研磨球，一套研磨腔(P/N06200)是瑪瑙體，另一套(P/N06100)研磨腔是不銹鋼體。每一套研磨腔包括研磨腔和三個瑪瑙或不銹鋼的研磨球。
選擇不同的研磨腔和研磨球的唯一原因就是根據需要研磨的材料硬度來決定。瑪瑙，典型的莫氏硬度在6~7之間。不銹鋼，取決于不銹鋼的材料的組成，莫氏硬度之間在5~8.5之間。Specac提供的不銹鋼研磨腔和研磨球的莫氏硬度在7.5。
10. Specadie™簡易壓片機:Specadie簡易壓片機可以在沒有油壓機和模具的情況下制備KBr片，用于紅外光譜分析。Specadie簡易壓片機包括一個模具體以及兩個樣品面高度拋光的螺栓。
將KBr粉末放在模具中，用兩個螺栓擰緊，形成一個直徑8.5mm的KBr片。
然后擰開螺栓，KBr片仍然留在模具中。
然后模具作為KBr片支架，把它放在3” x 2”樣品架（P/N 3560）上，在紅外光譜儀樣品倉中直接采樣。
采樣結束后，將KBr片捅下來即可。
Specadie簡易壓片機包括模具、螺栓以及密封組件，貨號P/N3550；或者作為套件，貨號為P/N 3700，該套件包括：
P/N3550 Specadie簡易壓片機
P/N3560 Specacdie 3” x 2” 樣品架
P/N3610 KBr粉末(50g)
固定桌面的扳手
一端開口的扳手
Specadie螺栓備件
Specadie密封備件
相應的產品配件號以及描述，請點擊產品列表。
11. 迷你油壓機(2噸)
Specac迷你油壓機(P/N GS03940)是為使用7mm模具(P/N GS03950)設計的，迷你油壓機的最大壓力為2噸，對于7mm的模具來說2噸的壓力是足夠了，可以形成質量非常好的KBr樣品片，用于FTIR光譜分析。
當帶有KBr粉末樣品的7mm模具放在迷你油壓機中，旋轉壓力旋鈕可以很容易、也很快達到2噸壓力。這個過程包括壓縮液壓流體(液壓油)升高活塞，并壓縮樣品。為了幫助你知道壓力的大小，迷你油壓機機身上有一個小的壓力表，在停止旋轉壓力旋鈕時顯示實際壓力值。即使是力氣很小的女士，也可以很容易操作達到預定的壓力，改變了以往女士不能操作簡易壓片機的問題。
Specac迷你油壓機的特點：
1. 最大壓力：2噸------省力
2. KBr片的直徑：7mm-------滿足紅外測試要求；
3. 測試時KBr片不脫模，直接測試-------操作簡單；
4. 用戶維護簡單---------維護簡單。
A型和B型
Specac A型和B型系列
工藝控制流動池是專門為近紅外光纖設備配套的，該流動池采用透射技術采集管線中流動液體的紅外、可見或紫外光譜，從而獲得管線內流動液體的成分、物理性能等參數，為工藝控制提供參數。與紅外、可見或紫外光譜配套使用，流動液體池可以實時提供相應的參數，在很寬的工藝條件下進行在線測試。
流動池安裝在工藝支線或?qū)ｉT的分析室內，或直接安裝在工藝管線中，卓越的光學性能、先進的密封技術以及堅固的構造確?？煽康膽?yīng)用和優異的性能。
應用范圍：煉油、石化、化工、有機合成、食品等以及中試裝置的生產在線控制。
特點實時在線控制和監測
工藝優化后，成本的節約
確保安全的條件下有毒有害工藝的數據采集
數據采集重復性好
在線控制和監控的流動池的指標
光譜范圍: 近紅外或紫外-可見光譜 光程: 1mm -10mm (其他可以提供) 窗片材料: 藍寶石 流動池材料: 不銹鋼316L 或 Hastelloy® C276 (其他材料可以提供) 最高溫度: 280℃ (用金擴散粘結可達400℃ ) 最大壓力: 1500 p.s.i.（100大氣壓） 密封: Kalrez® 4079 (其他材料可以提供) 池子內徑: 10mm 或16mm 光纖直徑: 600µm (其他規格請與Specac聯系) 光纖耦合方式: SMA 管線大小: 1/4", 1/2" 或1" Swagelok® 適合于遠紅外(FIR)和太赫茲(THz)波段范圍的金屬線柵偏振片，
這種金屬線柵偏振片的鎢絲的絲徑為5um或10um，鎢絲間隔為12.5um或25.0um。鎢絲反射與鎢絲平行的電磁波，而傳遞與鎢絲垂直的電磁波。偏振片的有效波段為20um至10mm。
這種金屬線柵偏振片的典型應用有：遠紅外和太赫茲波段的分束器，紅外光譜的偏振研究，偏振光源的衰減或反射，或長波光源的的耦合器件。
標準偏振片的框架是圓形的，鋁合金材質，有效光圈的直徑是25mm至120mm。
對于用戶的特殊用途來說，我們還可以為用戶提供鍍金的鎢絲或鈹銅合金，絲徑甚至可以達到50um。
另外，還可以為用戶定制其他尺寸的框架、或者選用其他的框架材料，如不銹鋼、不脹鋼、特氟龍、玻璃纖維以及金屬鉬。
性能指標如下：
1. 波段范圍：20um~10mm；
2. 偏振率：>99.9%；
3. 高透射率；
4. 光束沒有偏移或者散射；
5. 用戶定制的大小和形狀。
偏振片訂購信息
鋁合金框架，絲徑5um，間隔12.5um
GS57200 –偏振片 (50 mm 外徑., 25 mm有效光圈.)
GS57202 – 偏振片 (80 mm 外徑, 50 mm 有效光圈)
GS57204 –偏振片 (105 mm 外徑, 75 mm有效光圈)
GS57206 – 偏振片 (130 mm 外徑, 100 mm 有效光圈)
GS57135 – 偏振片 (133 mm 外徑, 95 mm 有效光圈)
鋁合金框架, 絲徑10 μm, 間隔25 μm
GS57201 – 偏振片 (50 mm 外徑, 25 mm 有效光圈)
GS57203 – 偏振片 (80 mm 外徑, 50 mm 有效光圈)
GS57205 – 偏振片 (105 mm 外徑, 75 mm 有效光圈)
GS57207 – 偏振片 (130 mm 外徑, 100 mm 有效光圈)
GS57100 – 偏振片(140 mm 外徑, 120 mm 有效光圈)
GS57110 – 偏振片 (140 mm 外徑, 120 mm 有效光圈)
GS57130 – 偏振片(133 mm 外徑, 95 mm 有效光圈)
鋁合金框架, 絲徑10 μm, 間隔50 μm
GS57110 – 偏振片 (140 mm 外徑, 120 mm 有效光圈)
有關自支撐金屬絲偏振片的詳細信息，請點擊自支撐金屬線柵偏振片。
版權所有: 麟文儀器 滬ICP備05056004號-1
電話: 021-5119 2979/51192980 傳真: 021-5119 2982 E-mail: postmaster@leadwin.cn
地址: 上海市中山西路933號虹橋銀城817室 郵編: 200051
