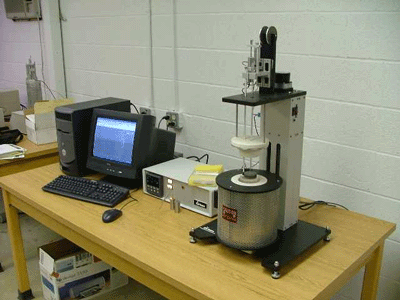

平板高溫粘度計：PPV-1000/1200/1600系列

測定粘度在10⁹~10⁵P(10⁸~10⁴Pa.s)之間的玻璃粘度



玻璃粘度是一個廣泛使用的研發、生產控制參數，粘度涉及玻璃加工參數、設計參數，按照ASTM C-1351M標準方法，Orton的PPV-1000/1200/1600平板高溫粘度計，專門用于自動測量固體玻璃圓板的粘度（直徑為6-12 mm，長度為3-6mm），在10⁹~10⁵P(10⁸~10⁴Pa.s)范圍內玻璃的粘度隨溫度的變化。有兩種操作模式，一種是升溫模式、一種是等溫模式，該粘度范圍正好包括軟化點溫度范圍（大約10⁷~10⁸P之間），但不是測定玻璃Littleton軟化點溫度的方法，玻璃軟化點溫度可以按照ASTM C-338方法，采用SP-1000/1100系列軟化點儀，使用玻璃纖維方法測定玻璃軟化點。

自動測定玻璃粘度隨溫度的變化

采用平板高溫粘度計測定玻璃圓板一定粘度范圍的溫度，操作很簡單的。操作者將玻璃圓板的體積輸入計算機系統，將玻璃圓板放置在兩片平板之間，加上砝碼，準直LVDT（線性位移傳感器），在計算機屏幕上點擊“START”按鈕，剩余的工作由儀器自己完成，操作人員可以離開了。操作人員在這段時間內可以做其他的事情，幾分鐘后，操作人員直接從計算機屏幕上可以看到粘度/溫度相關關系的表格，操作非常簡單。

PPV-1000/1200/1600系列平板高溫粘度計能消除不同操作者的操作差異、判斷上差異，PPV-1000/1200/1600系列高溫粘度計對于研發（R&D）以及批量分析測試來說，具有簡單、準確、可靠以及重復性好等優點。

簡單：操作人員經過簡單培訓即可。測試樣品準備后，操作人員將測試樣品玻璃圓板的大小輸入電腦，將測試樣品玻璃圓板放置在兩片平板之間，加上砝碼，點擊計算機屏幕上“START”按鈕，剩余的工作由儀器來完成，操作人員即可離開，做其他的事情。測試完成后，計算機屏幕上顯示粘度/溫度相關關系的表格。

準確、可靠以及重復性好LVDT系統自動跟蹤玻璃圓板的壓縮，計算機自動計算玻璃的變形速率，同時計算溫度范圍內的粘度。徹底消除不同操作人員之間的誤差、偏差，對于比較好的玻璃圓板來說，誤差為±1℃。

靈活：用戶可以完全按照ASTM C-1351M的操作程序進行操作，或者可以改變升溫速度，提高樣品的測試速度，提供粘度10⁹－10⁵泊范圍內的粘度/溫度的相關關系。

功能強大：數據采集軟件實時顯示測試結果以及測試進行過程中的測試條件；數據統計軟件則顯示不同樣品的測試結果，產生一個報告，并可以自動計算一系列樣品的粘度和溫度相關關系表。

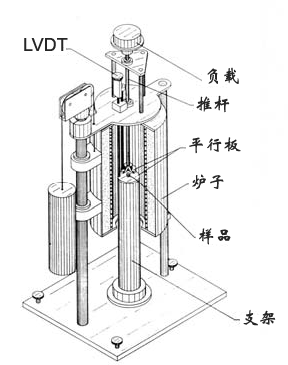

描述：PPV-1000/1200/1600系列平板高溫粘度計是ASTM C-1351M標準方法的升級版，系統包括Orton PPV控制儀和Orton PPV軟件。樣品通過一個1000/1200/1600℃加熱元件垂直管式爐來加熱，“S”型的控制熱電偶來監控和測定樣品的溫度，樣品安裝在支撐架上，該支架帶一個馬達系統，可以將樣品提升或下降，進行裝樣或卸樣。玻璃樣品放置在頂板上，一塊直徑為44mm、6mm厚的耐熱金屬合金圓板，該金屬圓板連接到探頭棒的底部、下面的耐熱金屬合金圓板（直徑也是44mm，厚度為6mm）。兩個很薄的鉑膜（直徑為40mm，0.001英寸即25um厚度）放置在樣品和上、下兩個耐熱金屬圓板之間，便于取樣和樣品放置。樣品和平行圓板堆積在一個固定位置的燒結石英玻璃或剛玉支架上。

  樣品的壓縮是通過一個垂直的，配重的，燒結的石英探頭棒以及架空的LVDT（線性距離為±2.5mm）來監測，加載在樣品上的負載可以通過在配重的滑輪系統兩邊加不同重量，包括三組重量。玻璃樣品板的膨脹以及系統的移動這通過在一個12mm高的補償塊（耐熱金屬合金）上燒結石英補償棒抵消，與LVDT線圈附件接觸，樣品的溫度則通過在樣品附近的“S”型熱電偶進行監控。

 更高溫度的平板高溫粘度計（最高溫度1,600℃）, 采用剛玉支架替代燒結石英支架，采用硅鉬棒加熱爐子替代鉻鋁鈷耐熱鋼爐子。平板粘度計的高溫選項，樣品平板必須為鉑合金。

PPV-1000/1200/1600系列高溫粘度計的心臟部件為專門的Orton PPV軟件，Orton 的PPV軟件安裝在PC機內，通過RS-232或USB接口與Orton的控制儀連接，操作者選擇操作模式，并輸入相應的樣品尺寸以及施加的負載，軟件命令PID控制器進行升溫、從樣品熱電偶、LVDT系統采集數據；在計算機屏幕上實時顯示數據；對數據進行計算、并以文本形式保存數據；軟件也可以打開以前的測試數據進行分析、綜合以及產生一份報告。

ASTM C-1351M加熱模式測定玻璃粘度

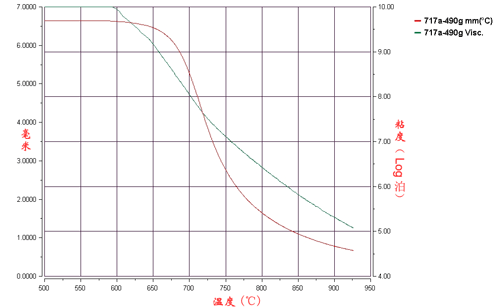

Orton的PPV軟件按照ASTM C-1350M中的參數以5℃/分鐘的速度加熱爐子，在測試結束時，軟件自動按照ASTM C-1351M標準方法中的公式計算粘度，在計算機屏幕上顯示粘度/溫度的相關關系，同時爐子等待下一個樣品的測試。



ASTM C-1351M等溫模式測定玻璃的粘度

     Orton PPV軟件以預先設定的加熱速率加熱爐子到等溫測試溫度，在等溫過程中采集數據，在測試結束時，軟件自動按照ASTM C-1351M標準方法中的公式計算粘度，在計算機屏幕上顯示粘度/時間的相關關系，同時爐子等待下一個樣品的測試。
